작업성 Productivity

엔진 차 수준의 힘과 생산성

AC 컨트롤의 사용으로 주행 속도, 리프트 속도, 등판 능력 모두에서 최고의 능력을 발휘합니다.
기존의 배터리 자동차에서 크게 진화하여 엔진 차 수준의 파워와 스피드로 작업성을 비약적으로 향상했습니다.
AC 컨트롤의 사용으로 기존의 DC 컨트롤의 한계를 휠씬 능가하는 파워와 조작성을 실현했습니다.

엔진 차 수준의 주행 속도 (無부하 시 3.5톤 차량)

고성능 모터를 장착하여 효율성을 높이고, 크고 무거운 짐을 빠르고 원활하게 이동할 수 있습니다.

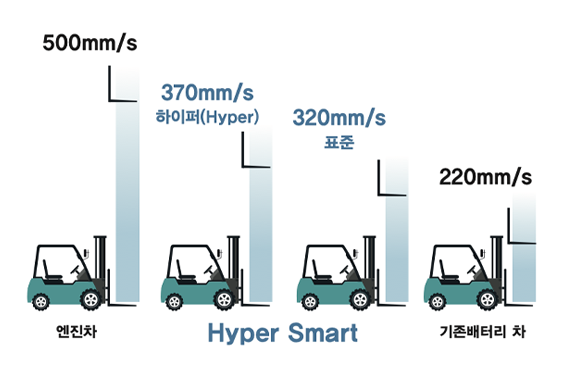

엔진 차량에 근접해진 리프트 속도 (전체 부하 3.5톤 차량)

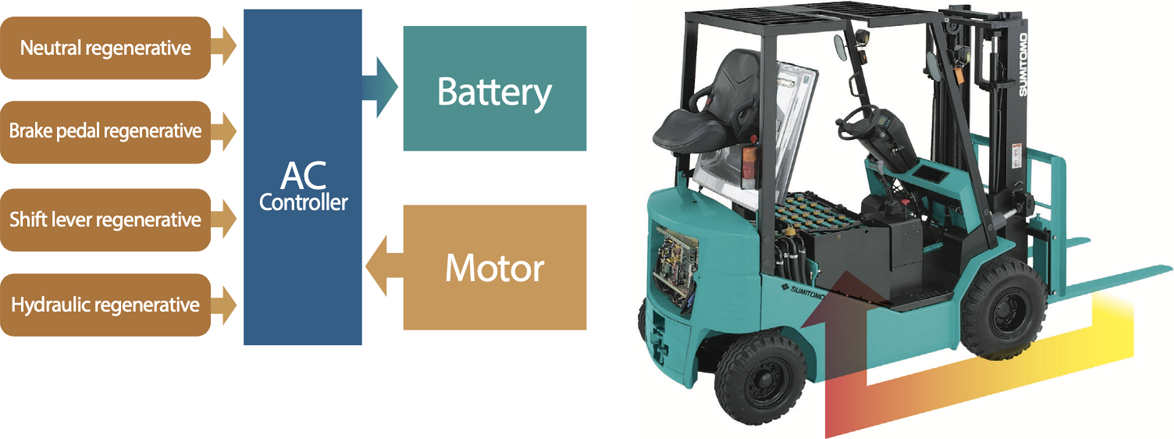

AC 드라이브 시스템의 장점
높은 에너지 절약 성능

가속기 해제, 브레이크 적용, 변속 레버 등을 통해 속도 감소 시 발생하는 모든 제동 에너지와 마스트의 관성이 배터리로 회수되어 에너지 효율이 높습니다.

중립 회생

가속 페달을 놓으면 AC 컨트롤러에서 자동으로 감속하고, 제동 에너지를 배터리에 회수하여 에너지를 절약합니다.
브레이크 라이닝 수명 연장에 기여함과 동시에 엔진 차 수준의 주행 느낌이 특징입니다.

브레이크 페달 회생

브레이크 페달을 밟으면 AC 컨트롤러에서 자동으로 감속하고, 제동 에너지를 배터리에 회수하여 에너지 절약과 브레이크 답력의 감소, 라이닝 수명 연장에 기여합니다.

시프트 레버 회생

변속 레버를 반대 방향으로 넣으면 AC 컨트롤러에서 자동으로 감속, 제동 에너지를 배터리에 회수하여 에너지를 절약합니다.
전환도 접촉없이 신속하게 이루어지기 때문에 부드러운 주행으로 스트레스 없는 운전이 가능합니다.

유압 회생

컨트롤 레버 정지시에 마스트 관성 에너지를 배터리에 회수하여 에너지를 절약합니다.

가속 특성

AC 컨트롤러의 특징인 제어 기능의 장점을 최대한 활용하여 가속 특성을 최적화합니다.
엔진 차량 수준의 성능에서 저속 토크의 힘으로 미묘한 조작도 간편하며 부드러운 가속과 에너지를 절약합니다.

쾌적성 Comfortability

운전자의 피로감을 덜어주는 조작성

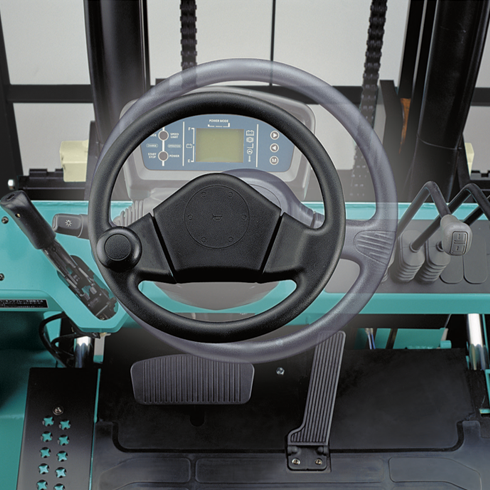

소형 핸들 오프셋 배치

소형 핸들을 장착하고, 운전석 왼쪽에 오프셋을 배치했습니다.
이는 인체공학적으로 조작으로 인한 피로를 감소시킵니다.
(근전 값 (※1)에 의한 연구에서도 입증 되었습 니다.
근전 값은 근육의 수축에 따라 나타나는 활동입니다.)

  • EHPS : 노브 어긋남방지 _조작성 향상

    EHPS : Electro-Hydraulic Power Steering(전자식 유압 파워 스티어링)

  • 주문형 제어 _ 에너지 절약·저소음
  • 파워 스티어링 _ 핸들조작 안정성 향상
전자식 유압 파워 스티어링

기존의 기계식 연결기구에서 유압 및 전자 제어를 조합한 파워 스티어링으로 조작성을 향상했습니다.
유압식이므로 가벼운 조작으로도 작업이 가능하며 운전자의 피로도를 최소화하고 있습니다.

자동 조절 파워 스티어링

핸들 손잡이 위치와 후륜 조각 각도를 제어 노브 위치가 어긋나지 않도록 한 부드러운 조작감을 보여줍니다.

주문형 파워 스티어링

도움이 필요한 때만 파워 스티어링 모터를 작동시켜 에너지 절약이 가능하며 저소음입니다.

차속 감응 파워 스티어링

차량 속도에 따라 최적의 파워 어시스트를 하여 에너지 절약을 하고, 핸들조작의 안정성을 높여줍니다.

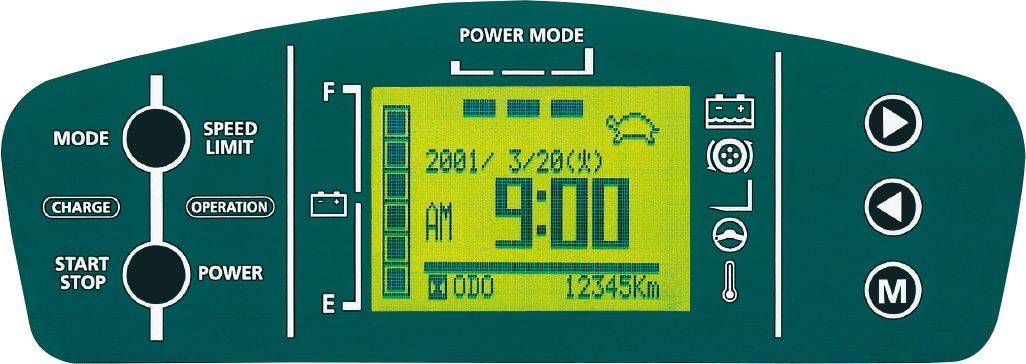

디스플레이

간편하고 조작이 쉬운 풀 도트 디스플레이를 열 배치했습니다.
배터리 용량, 파워, 충전 작업관리, 제한속도 설정, 비밀번호 등록 등의 다양한 기능이 있습니다.

  • 주행 중에는 속도계와 배터리 잔량을, 정지 상태에서는 디지털 시계와 배터리 잔량을 보여줍니다.

  • 각종 시간 미터, 주행 거리, 충전 시간 등의 작업 관리 정보를 주 단위로 정리하여 대량으로 볼 수 있습니다.

  • 작업자는 3가지 작업 모드 중에서 선택할 수 있습니다. ‘에너지 절약’ 모드, ‘하이퍼 모드’, 작업자가 직접 설정할 수 있는 ‘my 모드’가 있습니다.

  • 비밀번호를 입력하여 처음 키 ON 할 수 있는 암호항목 기능에서 보완관리도 가능합니다.

  • 충전 컨트롤도 자동 균등, 급속, 주말예약, 시작 예약 및 편리한 기능이 가득합니다.

안전성 Safety

작업 현장의 안전을 최우선

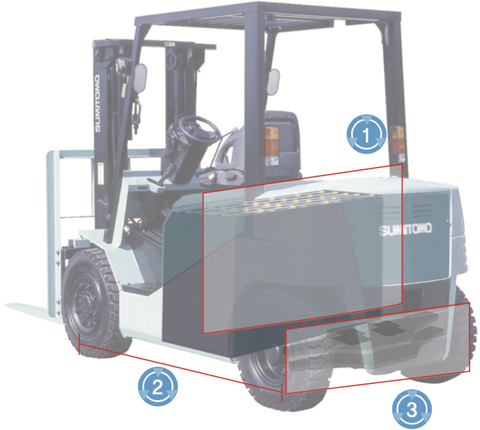

성능에 걸맞은 안정성
1
DBB(Drop Battery Box)
무거운 배터리를 차체 하부 후방에 배치하여 무게 중심과 함께 주행 의 안정성을 높여줍니다.
2
휠 베이스 연장
레그룸의 면적이 넓어져 운전자의 여유로운 공간 확보와 고속 주행에서의 안정성을 높였습니다.
3
진동 최소화
엑슬 축의 진동을 고무 패킹으로 잡아주어 선회할 때 안정감을 높여줍니다.
작업 현장의 안전을 생각합니다.

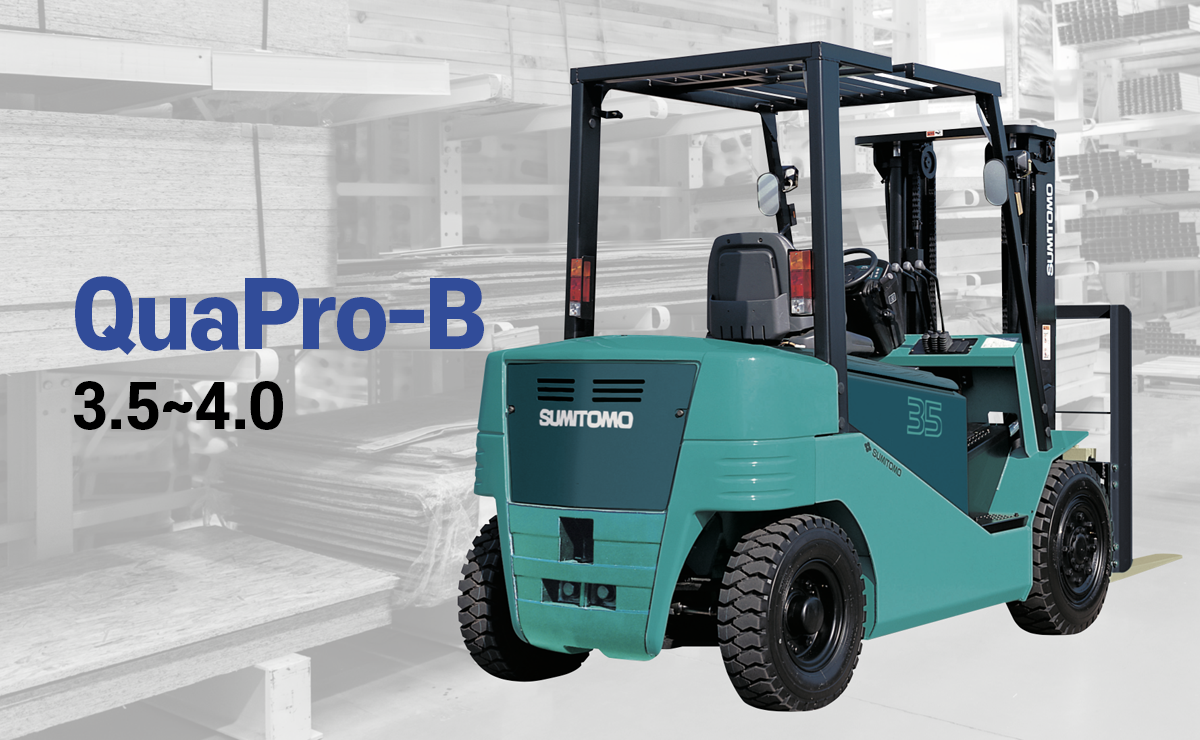

QuaPro-B에는 운전자의 안전 뿐만 아니라 주변에서 작업하는 모든 사람에게 안정감을 줄 수 있는 기능을 탑재하고 있습니다.
또한 안전한 작업 환경을 실현하기 위해 다양한 옵션을 제공하고 있습니다.

안전 벨트 연동 OPTION
1
안전 벨트를 설치하면 주행 하역이 불가능하며 시트 벨트 장착을 규칙화하는 현장에서 필수입니다.
2
주차 브레이크를 당기지 않은 상태에서 키를 끄고 내리면 경고음이 울립니다.
3
파란색, 빨간색 LED 표시등은 다른 차나 작업자들의 안전거리를 나타냅니다.
4
경적을 달아 후진 시에도 핸들과 그립을 놓지 않고 안전하게 경적을 울릴 수 있습니다.
5
노란색 선을 반사 라벨로 교체하면 안전성을 높여줍니다.


주행 연동 (운전자 부재 시 주행 잠금 장치)
주행 인터락은 운전자가 자리에서 벗어나면 자동으로 주행 동력을 차단합니다.
운전 시 이외에도 엑셀을 밟는 등의 오조작 사고를 미연에 방지합니다.
(※제동 장치는 아닙니다. 정차 시 브레이크를 사용하십시오.)

주요옵션 Option

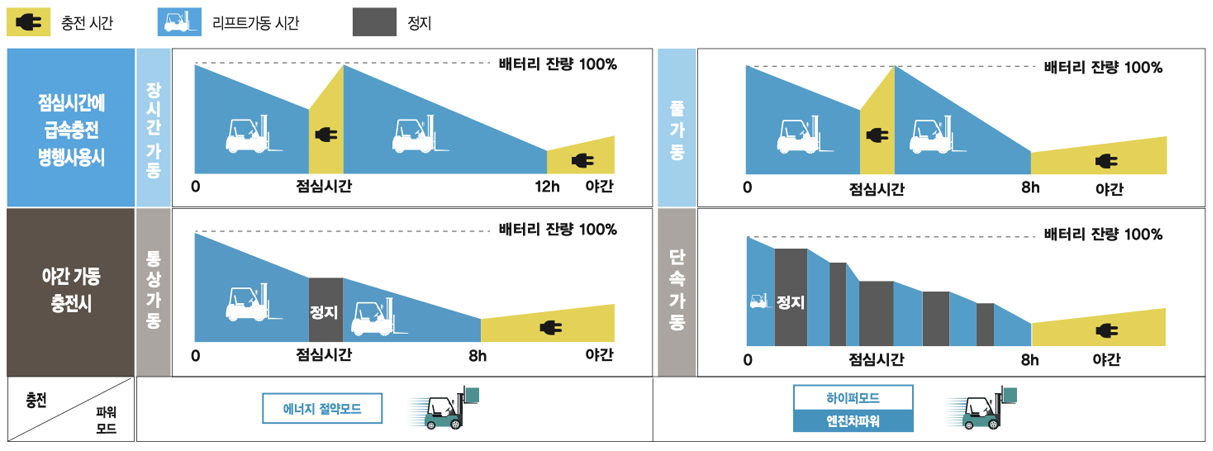

솔리드 충전에 의한 급속 충전으로 장시간 작동 가능
반도체 회로에 의한 충전기를 마이크로 컴퓨터로 제어하여 급속 충전이 가능하며 충전의 향상을 통해 점심 시간 1시간 충전으로 4시간(절전 모드 작업)의 가동이 가능합니다.
1일 12시간의 작업을 가능하게 하고, 엔진 차 수준의 작업 속도에서도 8시간 가동이 가능합니다.
(※1) 또한 반도체 회로에 의한 마이크로 컨트롤 이므로 배터리에 부드럽게 내구성이 있는것도 특징입니다.

(※1) : FB15PE 표준 배터리에서의 당사 측정치 / JIVAS(일본 산업 차량 협회 규격)F30에 의한 측정 값에서 실제 가동률 50%로 산출하고 있습니다.

급속 충전은 1h에서 일반 충전 자동 전환 / 언제 어디서나 안정적인 충전

급속 충전은 1시간 경과 후 자동으로 일반 충전으로 전환하기 때문에 과충전 등에 의한 피해도 걱정 없습니다.
또한 솔리드 스테이트 충전기에 전원 전압의 변동을 이상적으로 자동 조정하여 언제 어디서나 안정적인 충전이 가능합니다.
충전 부족, 과충전 걱정없이 배터리를 최적의 상태로 유지할 수 있습니다.

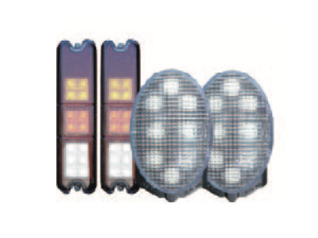

ECO 라이트 팩(옵션)

수명이 길고, 소비 전력이 적은 LED 전구를 사용합니다.
비추는 범위도 넓어져 보다 편안한 시야 확보와 안전성 향상을 가져옵니다.

  • 4개 패키지 (전,후방)

  • 5개 패키지 (전,후방,경고등)

  • 할로겐 헤드라이트 / LED 헤드라이트
